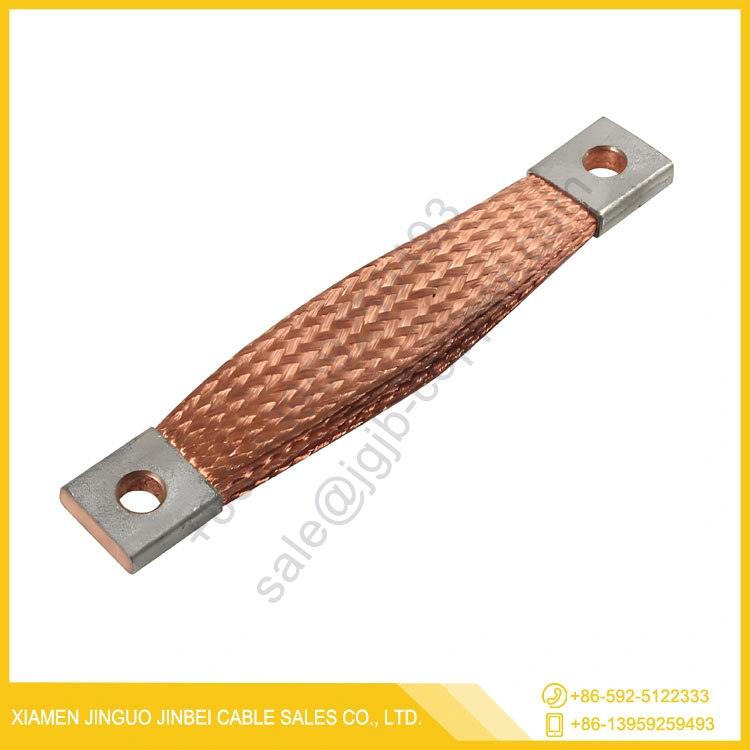

Cuivre tressé, également connu sous le nom de tresse de cuivre ou tresse de fil de cuivre, est un conducteur électrique flexible composé de plusieurs brins de fils de cuivre fins tissés ensemble sous une forme tubulaire ou plate. Il est largement reconnu pour sa conductivité, sa flexibilité et sa durabilité exceptionnelles, ce qui le rend indispensable dans des secteurs allant de l'électronique et de la transmission de puissance aux systèmes automobiles et aérospatiaux.
Contrairement aux conducteurs en cuivre massif, le cuivre tressé offre une flexibilité supérieure sans compromettre l'efficacité électrique. Cette fonctionnalité le rend idéal pour les applications nécessitant du mouvement, une résistance aux vibrations et un flux de courant efficace dans des espaces restreints ou dynamiques.
Présentation du produit principal
Le cuivre tressé est généralement classé en types étamé, nu et plaqué argent, chacun adapté à des environnements opérationnels spécifiques :
Tresse en cuivre nu : offre une conductivité maximale pour les environnements à faible corrosion.
Tresse en cuivre étamé : Résistance améliorée à l’oxydation, adaptée aux applications humides ou marines.
Tresse en cuivre plaqué argent : utilisée dans des conditions de haute fréquence ou de température élevée pour des performances haut de gamme.
Principales spécifications techniques du cuivre tressé
| Paramètre | Gamme de spécifications | Description |
|---|---|---|
| Matériel | Cuivre électrolytique de haute pureté (≥99,95 %) | Assure une faible résistance et des performances stables |
| Diamètre du brin | 0,05 mm – 0,30 mm | Détermine la flexibilité de la tresse et la capacité actuelle |
| Zone transversale | 1 mm² – 500 mm² | Définit la capacité totale de transport de courant |
| Traitement de surface | Nu / Étamé / Argenté | Offre une protection contre la corrosion et l’oxydation |
| Température de fonctionnement | -55°C à +200°C | Convient aux environnements difficiles ou variables |
| Conductivité électrique | ≥ 58 MS/m | Performances comparables aux performances d'un fil de cuivre standard |
| Résistance à la traction | 200 – 400 N/mm² | Fournit une durabilité mécanique sous charge |
La demande de cuivre tressé a augmenté en raison du mouvement mondial vers l'électrification, les systèmes d'énergie renouvelable et les dispositifs miniaturisés qui nécessitent des voies d'alimentation flexibles. À mesure que les industries se modernisent, la fiabilité des matériaux conducteurs comme le cuivre tressé influence directement l’efficacité énergétique, la stabilité des performances et le respect des normes de sécurité.
La valeur du cuivre tressé réside non seulement dans sa conductivité mais aussi dans son adaptabilité structurelle. Alors que le cuivre massif est efficace dans les environnements statiques, le cuivre tressé offre des avantages inégalés là où la flexibilité, la résistance aux vibrations et la longévité sont cruciales.
Principaux avantages du cuivre tressé :
Flexibilité exceptionnelle :
La structure tissée permet une flexion et une torsion en douceur sans fissuration ni fracture, ce qui la rend idéale pour les installations dynamiques telles que les bras robotiques, les machines en mouvement et les systèmes de mise à la terre.
Absorption améliorée des vibrations :
Le cuivre tressé absorbe les contraintes mécaniques et les vibrations, évitant ainsi la fatigue des fils et prolongeant la durée de vie des connexions électriques dans les environnements à fort mouvement.
Dissipation thermique supérieure :
La structure tressée favorise un transfert de chaleur efficace, réduisant le risque de surchauffe et garantissant une conductivité constante sur de longues périodes de fonctionnement.
Résistance à la corrosion et fiabilité à long terme :
Lorsqu'il est étamé ou plaqué argent, le cuivre tressé résiste à l'oxydation, prolongeant ainsi sa durée de vie même dans des conditions sujettes à l'humidité ou corrosives.
Capacité de transport de courant élevé :
Les brins multiples augmentent la surface, réduisant ainsi les pertes par effet cutané à hautes fréquences, ce qui est crucial pour les systèmes de données à grande vitesse et l'électronique de puissance.
Conception personnalisable :
Disponible en différents diamètres, densités de tissage et revêtements, le cuivre tressé peut être conçu pour les applications de sangles de mise à la terre, de blindage, de liaison et de distribution d'énergie.
Applications dans tous les secteurs :
Automobile : sangles de mise à la terre des batteries, distribution d'énergie des véhicules électriques, blindage EMI.
Énergie renouvelable : Connexions des onduleurs solaires, mise à la terre des modules photovoltaïques.
Aérospatiale et défense : transmission de puissance légère et flexible dans des conditions extrêmes.
Équipement industriel : connexion pour moteurs, transformateurs et jeux de barres de puissance flexibles.
Télécommunications : blindage RF et mise à la terre des composants électroniques sensibles.
En résumé, les avantages structurels et électriques du cuivre tressé en font un composant essentiel des systèmes électriques avancés où les performances et la fiabilité ne sont pas négociables.
Le processus de fabrication du cuivre tressé allie ingénierie de précision et expertise métallurgique. Chaque brin est étiré à partir d'un fil de cuivre à haute conductivité, puis tressé à l'aide de machines de tissage automatisées pour garantir une tension et une symétrie uniformes. Des traitements de surface tels que l'étamage ou le placage d'argent sont ajoutés par galvanoplastie ou par immersion à chaud pour améliorer la résistance à la corrosion et la résistance mécanique.
Étapes de fabrication :
Tréfilage du fil de cuivre : raffinage du cuivre brut en brins minces et uniformes.
Recuit : ramollir le fil pour améliorer la flexibilité et réduire la fragilité.
Tressage : Entrelacement de plusieurs brins pour former des tresses tubulaires ou plates.
Placage ou revêtement : application d'étain, de nickel ou d'argent pour éviter l'oxydation.
Coupe et terminaison : personnalisation des longueurs, des connecteurs ou des bornes en fonction des exigences du client.
Tendances émergentes dans le développement du cuivre tressé :
Fabrication respectueuse de l'environnement :
L’adoption croissante de l’étamage sans plomb et des matériaux en cuivre recyclables soutient les objectifs mondiaux de développement durable.
Intégration avec les systèmes intelligents :
À mesure que les technologies IoT et EV progressent, le cuivre tressé est développé avec des couches d'isolation hybrides et des capteurs pour surveiller le courant, la température et l'usure.
Miniaturisation et conception légère :
Dans les industries électronique et aérospatiale, les variantes de cuivre tressé plus fines mais plus efficaces sont très demandées pour optimiser l'espace et réduire le poids.
Compatibilité haute fréquence :
De nouvelles conceptions visent à réduire l’effet cutané pour de meilleures performances dans les systèmes de communication 5G, EV et à haut débit.
Revêtements avancés :
Des innovations telles que le placage nano-argent et les revêtements hybrides polymères améliorent la conductivité et la résistance à l’exposition aux produits chimiques.
Ces tendances technologiques positionnent le cuivre tressé comme une solution d’avenir qui s’aligne sur l’évolution mondiale vers l’électrification, les énergies renouvelables et la fabrication intelligente.
Q1 : Quels facteurs déterminent les performances du cuivre tressé dans les systèmes électriques ?
A1 : Les performances du cuivre tressé dépendent de son nombre de brins, de sa densité de tissage, de sa section transversale et de son traitement de surface. Un nombre de brins plus élevé augmente la flexibilité, tandis que des sections transversales plus grandes améliorent la capacité de courant. Le choix entre une tresse nue, étamée ou plaquée argent dépend des conditions environnementales : étamée pour la résistance à la corrosion, plaquée argent pour les applications à haute température ou haute fréquence et nue pour un usage général.
Q2 : Le cuivre tressé peut-il être utilisé à la fois pour la mise à la terre et la transmission de puissance ?
R2 : Oui. Le cuivre tressé est très polyvalent. Sa flexibilité et sa conductivité le rendent idéal pour les sangles de mise à la terre dans les panneaux électriques, les bornes de batterie et les transformateurs. Pour la transmission de puissance, des conducteurs en cuivre tressés plats ou tubulaires sont utilisés pour fournir un courant stable à travers des joints mobiles ou des environnements à fortes vibrations, garantissant à la fois sécurité et efficacité.
Q3 : Comment le cuivre tressé contribue-t-il à l’efficacité énergétique ?
A3 : Le cuivre tressé minimise la résistance électrique et l'accumulation de chaleur, permettant à l'énergie de circuler plus efficacement dans les systèmes. Sa capacité à maintenir un courant stable sous contrainte mécanique réduit les pertes de puissance et les temps d'arrêt du système, contribuant ainsi à des économies de coûts opérationnels à long terme.
Q4 : Y a-t-il une différence entre la tresse de cuivre et le blindage en feuille de cuivre ?
R4 : Oui. Bien que les deux fournissent un blindage électromagnétique, la tresse de cuivre offre une flexibilité et une résistance mécanique supérieures, adaptées aux applications dynamiques ou extérieures. La feuille de cuivre est meilleure pour le blindage statique dans les enceintes confinées ou rigides.
Alors que les industries évoluent vers l’électrification et l’automatisation, le cuivre tressé reste la pierre angulaire d’un transfert d’énergie sûr et efficace. L’accent croissant mis sur les énergies renouvelables, la mobilité électrique et les systèmes de réseaux intelligents continue d’augmenter la demande de matériaux conducteurs hautes performances alliant flexibilité, fiabilité et longévité.
Dans les années à venir, attendez-vous à voir le cuivre tressé intégré dans des systèmes avancés où se croisent la transmission de données, la gestion thermique et l’adaptabilité mécanique. Les fabricants se concentrent également sur une production éco-efficace, réduisant l’impact environnemental sans sacrifier les performances.
Des entreprises commeJinguo Jinbeisont à l'avant-garde de cette évolution — en concevant des produits en cuivre tressé qui répondent aux normes électriques mondiales tout en offrant des solutions sur mesure pour les systèmes industriels, automobiles et électriques. Leur engagement envers la précision, la qualité et l'innovation garantit que chaque conducteur en cuivre tressé offre des performances constantes, même dans les applications les plus exigeantes.
Pour plus d’informations, une assistance technique ou des solutions personnalisées en cuivre tressé,Contactez-nouspour discuter de vos besoins spécifiques et découvrir comment les produits en cuivre avancés de Jinguo Jinbei peuvent renforcer vos systèmes électriques de nouvelle génération.
