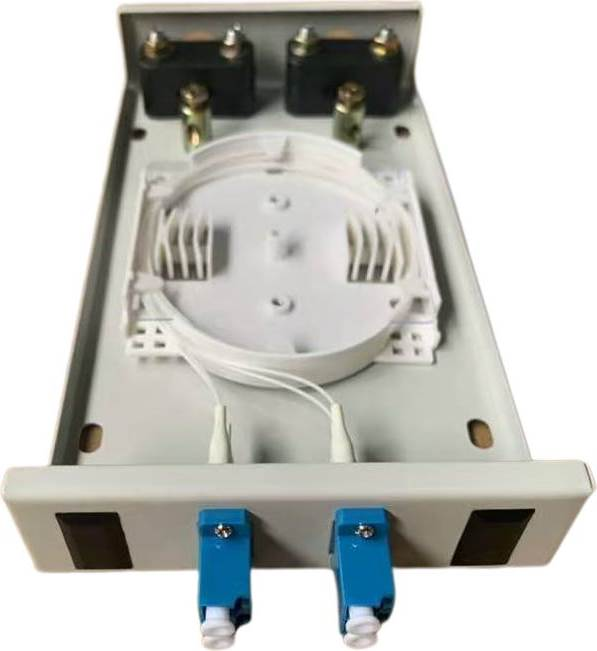

Boîte à bornes à fibre optique LC à 4, 8, 12 et 24 noyaux

Boîte à bornes à fibre optique LC à 4, 8, 12 et 24 noyaux

I．Application

Le produit peut être utilisé sur le terminal des câbles optiques, de différents types et structures, dont le diamètre est inférieur à 18 mm.

II．Caractéristiques structurelles.

l Tous les index immobiliers sont conformes à la norme nationale YD/T814-1996.

l Le corps utilise une tôle d'acier laminée à froid et la surface utilise la technique du plastique soufflé. Forte force adhésive, artistique et durable.

l La conception distinctive de 1 à 2 entrées de câble et de sortie de fibre de 1 à 48 cœurs assure la flexibilité.

l L'entrée du câble et la sortie de la fibre sont scellées avec du NBR résistant à l'huile pour augmenter la flexibilité. Les utilisateurs peuvent choisir de piquer l'entrée et la sortie.

l Le plateau de fusion de fibres superposé et l'unité de terre isolante séparée rendent la disposition des noyaux, augmentant ainsi la capacité et la mise à la terre des câbles de manière flexible, pratique et sûre.

III．Principales spécifications techniques

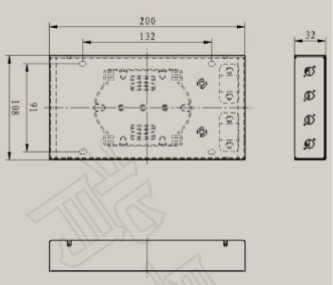

l Taille externe: (longueur × largeur × hauteur) 200 × 108 × 32

l Poids: 1kg

l rayon d'enroulement de la fibre optique : ≥40 mm

l perte supplémentaire du bac à fibres : aucune

l longueur de fibre laissée dans le plateau :≥1,6 m

l capacité de la fibre : 8 cœurs

l température de fonctionnement : - 400C ~ + 600C

l résistance à la pression latérale : 500N

l résistance aux chocs: 750N

IV．Opérations

l Décollez le câble, retirez les boîtiers extérieur et intérieur, ainsi que le tube contractuel lâche, et lavez la graisse de remplissage, en laissant 1,1 à 1,6 m de fibre et un noyau en acier de 20 à 40 mm.

L Corrigez la carte de pression de câble et le câble, ainsi que le noyau en acier de renforcement du câble.

l Conduisez la fibre dans le plateau de fusion et de connexion, fixez le tube de contrat thermique et le tube fondu à l'une des fibres de connexion. Après avoir fondu et connecté la fibre, déplacez le tube contracté thermiquement et le tube fondu et fixez le noyau renforcé en acier inoxydable (ou en quartz), assurez-vous que le point de connexion est au milieu du tuyau du boîtier. Chauffez le tuyau pour faire des deux un seul. Mettez le joint protégé dans le plateau de pose de fibres. (un plateau peut poser 12 noyaux).

l Posez uniformément la fibre gauche dans le plateau de fusion et de connexion et fixez la fibre d'enroulement avec des attaches en nylon. Utilisez les plateaux de bas en haut. Une fois toute la fibre connectée, recouvrez la couche supérieure et fixez-la.

l Positionnez-le et utilisez le fil de terre conformément au plan du projet.

Je ferme le couvercle. Il peut être installé au mur ou en ligne horizontale.

V．Liste de colisage

l corps principal du boîtier de bornes : 1 morceau de PVC

l chiffon de polissage: 1 pièce

l boîtier en fibre : 2 ~ 8 pièces

l cravate: 4 pièces
