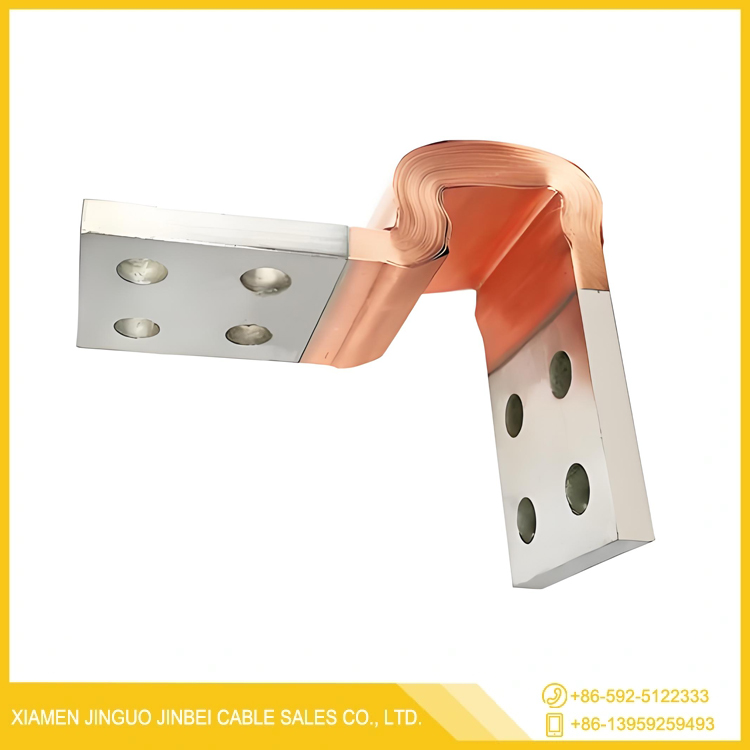

À mesure que la transition énergétique mondiale s'accélère et que les équipements électriques évoluent vers une densité de puissance plus élevée, les connecteurs flexibles laminés en cuivre et les cavaliers flexibles laminés en cuivre remplacent progressivement les solutions de connexion rigides en raison de leur conductivité supérieure, de leur résistance aux vibrations, de leur résistance à la fatigue et de leur flexibilité structurelle, ce qui en fait le point central des discussions de l'industrie.
L'essence technique des produits principaux abordés ici (les connecteurs flexibles laminés en cuivre et leurs cavaliers dérivés) réside dans l'optimisation des méthodes traditionnelles de connexion de câbles ou de jeux de barres rigides.
Spécifications techniques typiques :
| Paramètre | Plage de valeurs |
|---|---|
| Pureté du cuivre | ≥99,95 % |
| Épaisseur d'une seule feuille | 0,05 mm – 0,50 mm |
| Épaisseur totale du connecteur | 2 mm – 50 mm (personnalisable) |
| Capacité de charge actuelle | 100A – 10 000A+ |
| Température de fonctionnement | -40°C à +280°C |
| Résistivité électrique | ≤0,017241 Ω·mm²/m (étalon en cuivre recuit) |
| Rigidité diélectrique | Jusqu'à 3 000 V (selon l'isolation) |
| Rayon de courbure minimum | 5× épaisseur |
| Résistance aux vibrations | Conforme à la norme CEI 60068-2-6 |
Dans les environnements sujets aux vibrations, tels que les packs de batteries à énergie nouvelle, les onduleurs haute puissance et le transport ferroviaire, les connexions rigides traditionnelles sont sujettes à la rupture ou à une résistance de contact accrue. Les connecteurs flexibles modernes en cuivre laminé, fabriqués à partir de feuilles de cuivre multicouches de haute pureté grâce à la technologie de soudage par diffusion moléculaire, atteignent une résistance à la traction dans la zone soudée dépassant 90 % du matériau de base.
Les ceintures flexibles en cuivre peuvent être personnalisées selon les exigences du client :
Plage de longueur : 50 mm à 5 000 mm
Finitions des terminaisons : Cuivre nu, Étamé, Nickelé, Plaqué argent
Gaine isolante : PVC, caoutchouc de silicone, gaine thermorétractable, papier aramide Nomex®
Spécifications des trous : ronds, carrés, fendus ; Diamètres M4 à M20
Tresses : section transversale de 4 mm² à 1 200 mm², adaptées aux environnements de vibrations à haute flexibilité et à haute fréquence
Stratifiés : section transversale de 10 mm² à 2 500 mm², adaptés aux applications à courant élevé et à faible impédance
Avec l'adoption généralisée des plates-formes haute tension 800 V dans les véhicules électriques et les systèmes de stockage d'énergie, les connecteurs sont soumis à des exigences plus élevées en termes de capacité de tenue à la tension, de capacité de transport de courant et de résistance à la corrosion électrochimique. Les cavaliers flexibles laminés en cuivre, avec leur faible impédance (valeur typique <0,1 mΩ/m) et leurs caractéristiques de transport de courant élevées, sont devenus la solution privilégiée pour connecter des modules de batterie, des onduleurs et des contrôleurs de moteur.
Ils assurent une transmission de puissance stable sous commutation haute fréquence et cyclage thermique, minimisant les chutes de tension et les pertes d'énergie. Leur conception flexible s'adapte aux vibrations mécaniques et aux tolérances d'assemblage sans compromettre l'intégrité électrique. De plus, la structure laminée en cuivre améliore la résistance à la fatigue par rapport aux câbles plats traditionnels, prolongeant ainsi la durée de vie dans les applications exigeantes des véhicules électriques et des énergies renouvelables.
