Xiamen Jinguo jinbei Cable Sales Co., Ltd. est étroitement liée au thème deCâble du capteurperformances dans les systèmes industriels, où le blindage devient essentiel pour prévenir les interférences et le bruit dans les environnements modernes de transmission de signaux.
Dans de nombreux systèmes d'automatisation et d'énergie, un câble de commande est censé fournir des signaux stables même dans des conditions électromagnétiques fortes. Cet article explique pourquoi les structures de fils blindés sont largement adoptées pour garantir l'intégrité du signal et la stabilité opérationnelle dans les applications industrielles complexes.
Les sites industriels modernes sont rarement « silencieux » sur le plan électrique. Depuis les éoliennes et les appareillages électriques jusqu’aux salles de contrôle des navires et aux systèmes de stockage d’énergie, l’activité électromagnétique est omniprésente. Les moteurs démarrent et s’arrêtent, les convertisseurs commutent à haute fréquence et les grandes lignes électriques émettent en permanence des champs électromagnétiques.
A Câble du capteurfonctionner dans ces environnements est confronté à un problème simple mais critique : des interférences indésirables peuvent déformer ou affaiblir le signal transmis. Même des perturbations mineures peuvent entraîner des lectures inexactes, des réponses retardées ou un comportement instable du système.
Les sources courantes d'interférences comprennent :
- Entraînements à fréquence variable (VFD) utilisés dans le contrôle des moteurs
- Équipements de commutation haute tension
- Câbles d'alimentation à proximité parallèles aux lignes de signaux
- Systèmes de communication sans fil et appareils RF
- Événements de commutation de relais mécaniques
Sans protection adéquate, le câble de commande peut facilement capter ces perturbations comme une antenne.
Le blindage agit comme une barrière protectrice. Au lieu de permettre au bruit électromagnétique externe de pénétrer dans le conducteur, il redirige ou absorbe les interférences, maintenant ainsi le signal interne stable. Ceci est particulièrement important dans les systèmes de surveillance de précision où de petites variations de tension représentent des données critiques.
Les structures blindées ne sont pas seulement une amélioration facultative : elles sont souvent une nécessité dans des environnements exigeants. L’idée principale est simple : isoler le chemin du signal des influences électriques externes.
Dans les systèmes de produits développés par Xiamen Jinguo jinbei Cable Sales Co., Ltd., les conceptions de câbles de commande flexibles intègrent souvent des concepts de blindage aux côtés de conducteurs en cuivre à brins fins conformes aux normes VDE0295/IEC228 classe 5.
Une structure blindée moderne comprend généralement :
- Conducteur en cuivre à brins fins pour plus de flexibilité
- Couche isolante en TPE ou PVC pour la résistance mécanique et chimique
- Disposition du noyau torsadé pour réduire la diaphonie
- Couche de blindage métallique (tresse ou feuille) pour la protection EMI
- Gaine extérieure durable conçue pour résister aux mouvements et à l'abrasion
Cette structure en couches garantit qu'il
peut fonctionner dans des conditions statiques et dynamiques.
Le choix des matériaux joue un rôle majeur dans la stabilité à long terme :
- Composés TPE : Excellente flexibilité à basses températures
- Mélanges de PVC : rapport qualité-prix équilibré avec résistance chimique
- Isolation à haute élasticité : Supporte les flexions répétées dans les systèmes en mouvement
Ces matériaux aident le câble à maintenir des performances électriques constantes même après des millions de cycles de mouvement.
Les conceptions blindées sont largement utilisées dans les systèmes où la fiabilité n'est pas négociable.
Les environnements d'application typiques incluent :
- Systèmes de production d'énergie éolienne
- Unités de surveillance d'appareillage de puissance
- Systèmes de contrôle et de navigation maritimes
- Nouveaux systèmes de stockage et de conversion d'énergie
- Lignes de production mécaniques automatisées
Dans ces scénarios, unCâble du capteurdoit résister simultanément aux vibrations, aux mouvements et au bruit électrique.
Dans les installations dynamiques telles que les systèmes à chaînes porte-câbles, les câbles sont pliés et étirés à plusieurs reprises. Les produits conçus pour ces environnements prennent souvent en charge jusqu'à 3 millions de cycles de flexion, garantissant ainsi une longue durée de vie opérationnelle sans dégradation du signal.
| Fonctionnalité | Structure blindée | Structure non blindée |
| Résistance EMI | Haut | Faible |
| Stabilité du signal | Fort | Variable |
| Durabilité mécanique | Amélioré (avec gaine appropriée) | Basique |
| Environnements adaptés | Industriel / très bruyant | Intérieur silencieux |
| Durée de vie typique des systèmes de mouvement | À long terme (millions de cycles) | Limité |
Cette comparaison montre pourquoi le blindage est devenu une exigence standard dans de nombreuses applications.
Une évolution majeure dans l’ingénierie des câbles est l’intégration de la flexibilité et du blindage. Dans les systèmes de mouvement, les câbles doivent non seulement transmettre des signaux, mais aussi supporter un mouvement continu.
Les principales caractéristiques des conceptions flexibles avancées comprennent :
- Torsion serrée des noyaux isolés pour l'équilibre mécanique
- Géométrie de câble compacte pour un comportement de flexion contrôlé
- Couches extérieures résistantes à l'usure pour réduire la fatigue de la surface
- Compatibilité avec les systèmes de routage de chaînes porte-câbles
Ces fonctionnalités lui permettent de maintenir des performances constantes même dans des environnements de mouvements à haute fréquence.
Pour garantir la fiabilité, de nombreux câbles industriels sont testés selon les normes et systèmes de certification internationaux.
Les critères de référence courants comprennent :
- Structure conductrice VDE0295 / IEC228 Classe 5
- Conformité CE et TÜV pour la sécurité et les performances
- Exigences RoHS garantissant l'élimination des substances restreintes
- Tests EN50085-1 et EN50085-2-3 pour la compatibilité du système
De plus, les conducteurs flexibles personnalisés et les fils de mise à la terre utilisés dans les systèmes associés peuvent passer la certification UL et les approbations des sociétés de classification, prenant ainsi en charge un déploiement mondial dans les secteurs réglementés.
Le bruit électrique n'est pas toujours visible, mais ses effets peuvent être mesurés par l'instabilité du système. Le blindage réduit le bruit grâce à trois mécanismes principaux :
1. Réflexion des ondes électromagnétiques :Le blindage métallique réfléchit les champs électromagnétiques externes loin du conducteur.
2. Absorption et mise à la terre :Les courants parasites sont redirigés en toute sécurité vers les voies de terre.
3. Réduction du couplage capacitif :La géométrie des paires torsadées réduit l'interaction du signal interne.
Ensemble, ces mécanismes garantissent qu'unCâble du capteurmaintient une intégrité constante des données même dans les zones à fortes interférences.
Lors de la conception ou de la sélection de systèmes de câbles pour les environnements industriels, plusieurs facteurs pratiques influencent les performances :
- Environnement d'installation (statique ou dynamique)
- Distance des équipements haute tension
- Niveau de sensibilité du signal requis
- Contraintes mécaniques des systèmes de mouvement
- Fluctuations de température (-40°C à +90°C dans les installations fixes)
Dans les systèmes flexibles, le rayon de courbure est également critique. De nombreuses conceptions avancées permettent :
- Installation mobile : 7,5× diamètre extérieur
- Installation fixe : 6× diamètre extérieur
Ces paramètres aident à prévenir les dommages dus aux contraintes internes lors d’un fonctionnement à long terme.
À mesure que les industries évoluent vers l’automatisation et l’intégration des énergies renouvelables, la fiabilité du signal devient de plus en plus importante. Qu'il s'agisse de surveiller les performances de la turbine ou de contrôler les séquences d'appareillage de commutation, une communication stable garantit la sécurité et l'efficacité du système.
Les conceptions blindées lui permettent de fonctionner comme un « système nerveux » stable au sein de ces infrastructures complexes, réduisant ainsi les risques provoqués par des conditions électromagnétiques imprévisibles.
Les structures filaires blindées restent une solution clé pour maintenir une transmission stable du signal dans des environnements électriquement complexes. En combinant des conducteurs à brins fins, des matériaux d'isolation flexibles et des couches de blindage protectrices, les systèmes de câbles modernes atteignent à la fois durabilité et intégrité du signal dans des conditions exigeantes.

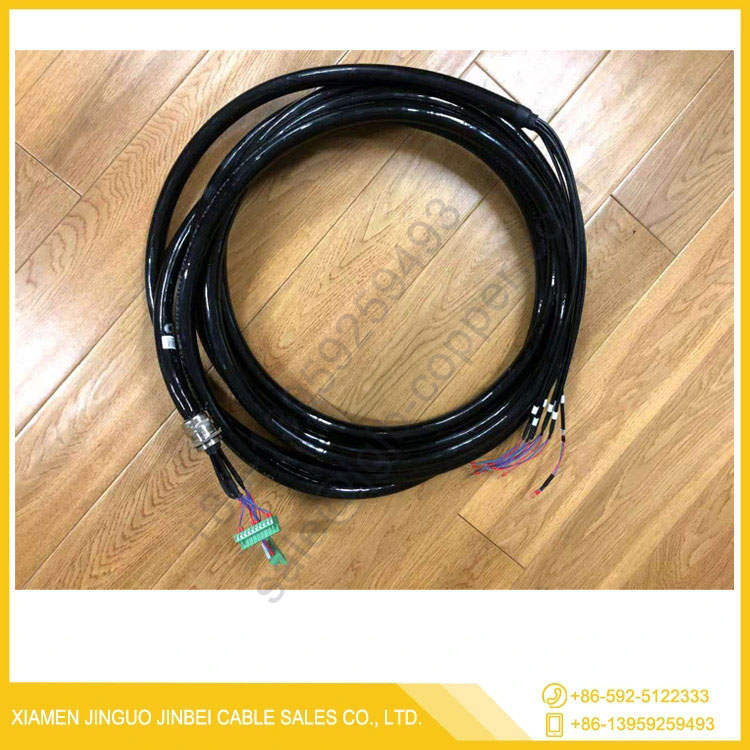

Dans des applications pratiques allant des systèmes d'énergie éolienne aux unités de stockage d'énergie, des produits tels que le câble de commande flexible personnalisé et les produits associésCâble du capteurLes solutions développées par Xiamen Jinguo jinbei Cable Sales Co., Ltd. démontrent comment la conception technique prend directement en charge une communication industrielle fiable sans interruption ni distorsion.
