Xiamen Jinguo Jinbei Cable Sales Co., Ltd. est fier de présenter notre série de fils PVC H07V haute performance certifiés CE, y compris les modèles H07V-K et H05V-K. Conçu pour la polyvalence et la fiabilité, ce fil PVC H07V certifié CE est la solution idéale pour le câblage interne des appareillages de commutation, des armoires de puissance et des nouvelles unités de stockage d'énergie. En combinant le respect des normes européennes avec notre fabrication de précision, nous garantissons que chaque mètre de notre.
Notre fil PVC H07V ignifuge haute température 105 ℃ isolé en PVC et certifié CE offre une protection améliorée contre les températures élevées et les flammes, répondant aux exigences rigoureuses des applications industrielles. Le fil ZC-RV-105℃ est doté d'une isolation en PVC durable, ce qui le rend adapté aux environnements où les hautes performances et la sécurité sont primordiales.
En tant que fournisseur clé des sociétés mondiales d'énergie éolienne, des fabricants d'appareillages de commutation et de China State Grid, nous garantissons que nos câbles répondent aux normes industrielles les plus élevées, notamment les certifications UL et AS5000.
L'isolation en PVC ignifuge de ce fil empêche la propagation du feu, offrant une sécurité améliorée et minimisant les dommages potentiels en cas de panne électrique.
Avec une température nominale de 105 ℃, ce fil est conçu pour résister aux environnements à haute température, ce qui le rend idéal pour les systèmes électriques et les équipements fonctionnant sous contrainte thermique.
Le fil ZC-RV-105℃ est doté d'un conducteur à faible résistance qui garantit un flux de courant efficace et une longue durée de vie. Il est également conçu pour une endurance à haute tension, offrant une résistance à la tension d'étincelle jusqu'à 10 kV pour les plus grandes tailles.
Notre ligne de production utilise un contrôle de processus avancé pour maintenir des tolérances strictes pour les séries H05V-K et H07V-K.
Conçu pour les installations électriques, notre fil PVC H07V certifié CE (H07V-K) offre une isolation robuste et une résistance élevée à la tension d'étincelle.
| TAPER | H07V-K | COULEUR | PERSONNALISÉ | ||||
|

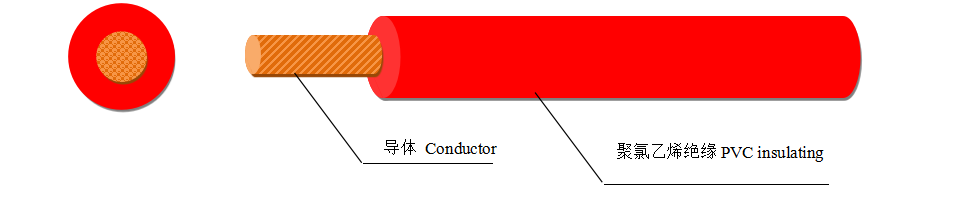

DESSIN: Exigences des tests ： 1. Câble O.D., fil conducteur O.D. dans la plage de tolérance. 2、 Concentricité. 3、 Impression des mots correctement et clairement. 4, 20 ℃ Résistance du conducteur dans la plage de tolérance. 5. Le colis est coupé, pas de rayures. |
|||||||
| Conducteur | Isolation | ||||||
| Surface de section mm2 | Fil O.D. | résistance ≤Ω/km | épaisseur mm | O.D. mm | |||
| ±0,004 mm | cuivre | Cuivre étamé | Moyenne | Minimum | Standard | contrôle de processus | |
| 1.5 | ≤ 0,26 | 13.3 | 13.7 | 0.7 | 0.53 | 2.8-3.4 | 3.0-3.1 |
| 2.5 | ≤ 0,26 | 7.98 | 8.21 | 0.8 | 0.62 | 3.4-4.1 | 3.6-3.7 |
| 4 | ≤ 0,31 | 4.95 | 5.09 | 0.8 | 0.62 | 3.9-4.8 | 4.2-4.3 |
| 6 | ≤ 0,31 | 3.30 | 3.39 | 0.8 | 0.62 | 4.4-5.3 | 4.8-5.0 |
| 10 | ≤ 0,41 | 1.91 | 1.95 | 1.0 | 0.80 | 5,7-6,8 | 6.4-6.6 |
| 16 | ≤ 0,41 | 1.21 | 1.24 | 1.0 | 0.80 | 6.7-8.1 | 7,6-7,8 |
| 25 | ≤ 0,41 | 0.780 | 0.795 | 1.2 | 0.98 | 8.4-10.2 | 9.2-9.5 |
| 35 | ≤ 0,41 | 0.554 | 0.565 | 1.2 | 0.98 | 9,7-11,7 | 10.3-10.6 |
| 50 | ≤ 0,41 | 0.386 | 0.393 | 1.4 | 1.16 | 11,5-13,9 | 12.3-12.6 |
| Taper | H07V-K | Couleur | PERSONNALISÉ | ||
| Isolation | PVC | ||||
| Classé Tep. | 70 ℃ | ||||
| Vol classé. | 450/750V | ||||
| tension d'étincelle | 1,5-16mm2:6kV | 25-50mm2:10kV | |||
| Test de tenue à la tension alternative du câble complet | 2500V/5min Aucune panne | ||||
| résistance à la traction | Sans vieillissement ≥ 12,5N/mm2 | ||||
| allongement à la rupture | Sans vieillissement ≥ 125 % | ||||
| Taper | H05V-K | Couleur | PERSONNALISÉ | ||
| Classé Tep. | 70 ℃ | ||||
| Vol classé. | 300/500V | ||||
| tension d'étincelle | 6kV | ||||
| Test de tenue à la tension alternative du câble complet | 2000V/5min Aucune panne | ||||
| résistance à la traction | Sans vieillissement ≥ 12,5N/mm2 | ||||
| allongement à la rupture | Sans vieillissement ≥ 125 % | ||||
| tension d'étincelle | 6kV |
| Test de tenue à la tension alternative du câble complet | 2000V/5min Aucune panne |
| résistance à la traction | Sans vieillissement ≥ 12,5N/mm2 |
| allongement à la rupture | Sans vieillissement ≥ 125 % |
| TAPER | H05V-K | COULEUR | PERSONNALISÉ | ||||
|
DESSIN: Exigences des tests ： 1. Câble O.D., fil conducteur O.D. dans la plage de tolérance. 2、Concentricité. 3. Impression des mots corrects et clairs. Résistance du conducteur 4 à 20 ℃ dans la plage de tolérance. 5. Le colis est coupé, pas de rayures. |
|||||||
| Conducteur | Isolation | ||||||
| Surface de section mm2 | Fil O.D. | résistance ≤Ω/km | épaisseur mm | O.D. mm | |||
| ±0,004 mm | cuivre | Cuivre étamé | Moyenne | Minimum | Standard | contrôle de processus | |
| 0.5 | ≤ 0,21 | 39.0 | 40.1 | 0.6 | 0.44 | 2.1-2.5 | 2.1-2.2 |
| 0.75 | ≤ 0,21 | 26.0 | 26.7 | 0.6 | 0.44 | 2.2-2.7 | 2.3-2.4 |
| 1 | ≤ 0,21 | 19.5 | 20.0 | 0.6 | 0.44 | 2,4-2,8 | 2,5-2,6 |
Pour maintenir notre philosophie « La qualité d'abord », notre fil PVC H07V certifié CE doit passer cinq points de contrôle critiques avant de quitter nos installations :
Précision dimensionnelle : diamètre extérieur du câble. et chef d'orchestre O.D. sont strictement maintenus dans les limites de tolérance.
Concentricité parfaite : garantit que l'épaisseur de l'isolation est uniforme, évitant ainsi les fuites électriques.
Identification claire : l'impression est correcte, lisible et exempte de défauts tels que des taches d'huile ou des « tirages ».
Validation basée sur la résistance : la qualité du conducteur est déterminée par des tests de résistance réels à 20 ℃, et pas seulement par le diamètre visuel.
Emballage haut de gamme : nous garantissons que l'emballage final est soigné, sans rayures ni lignes emmêlées.
