Le fil ignifuge 1 kV sans halogène à faible fumée, modèle WDZR-RE 0,6/1 kV, est un câble d'alimentation conçu pour les applications nécessitant une sécurité incendie améliorée, une protection de l'environnement et des performances électriques stables. Développé et fourni par Xiamen Jinguo Jinbei Cable Sales Co., Ltd., un fabricant et fournisseur professionnel de câbles en Chine, ce produit prend en charge des couleurs personnalisées et une large gamme de tailles de conducteurs, ce qui le rend adapté aux appareillages de commutation, aux systèmes éoliens, aux navires et aux nouveaux projets d'énergie et de stockage d'énergie.

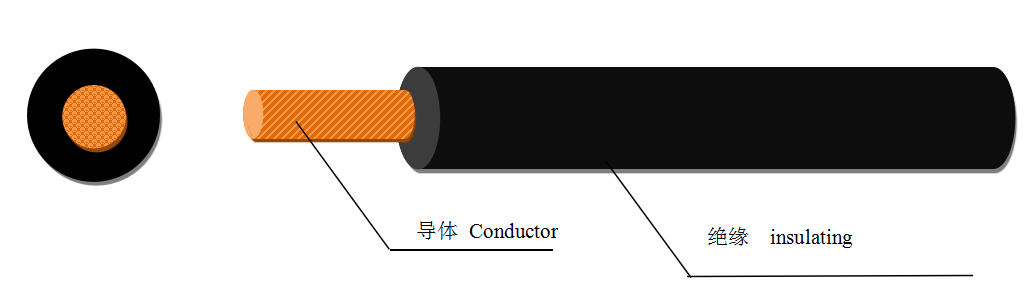

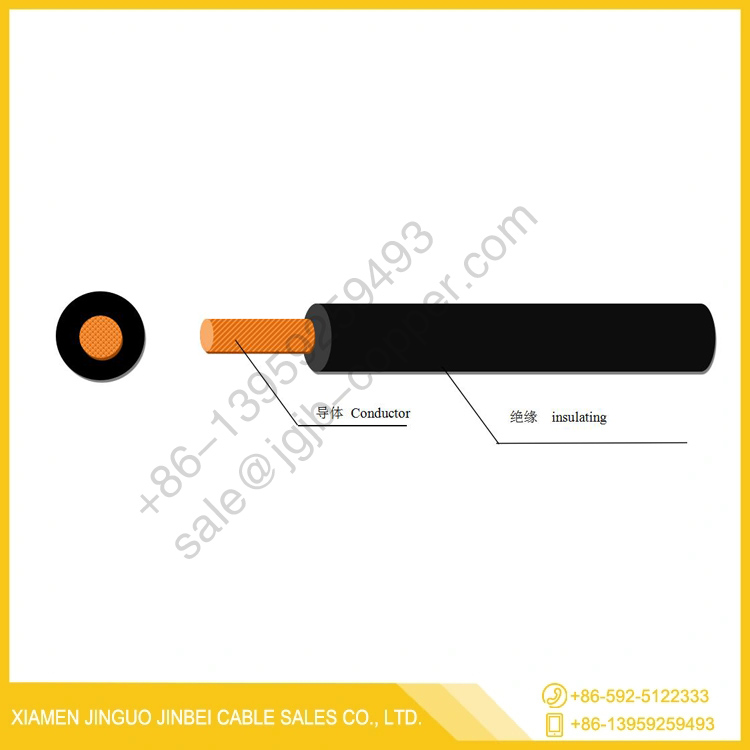

Notre fil 1 kV ignifuge sans halogène à faible fumée (WDZR-RE 0,6/1 kV) adopte une structure d'isolation ignifuge à faible fumée, sans halogène, combinée à des conducteurs en cuivre de haute qualité.
En tant que fournisseur à long terme de clients mondiaux en matière d'appareillage de commutation et d'énergie éolienne, nous nous concentrons sur un contrôle de qualité stable, des normes de test strictes et des performances pratiques dans des conditions de travail réelles, aidant ainsi nos clients à réduire les risques d'incendie et à améliorer la sécurité des systèmes.
Conducteur : Cuivre nu ou cuivre étamé
Isolation : Composé ignifuge sans halogène à faible émission de fumée
Tension nominale : 0,6/1 kV
Température nominale : 90 ℃
Couleur : personnalisé selon les exigences du client
La conception de la structure garantit une bonne flexibilité, une uniformité d’isolation et une longue durée de vie, même dans des conditions de charge continue.
| TAPER | ZC-RV-105℃ | COULEUR | PERSONNALISÉ | ||||
| DESSIN : Exigences de test : 1, diamètre extérieur du câble, diamètre extérieur du fil conducteur. dans la plage de tolérance.2, concentricité3, impression des mots correcte et claire4, résistance du conducteur de 20 ℃ dans la plage de tolérance5, l'emballage est coupé, pas de rayures | |||||||
| Conducteur | Isolation | ||||||
| Surface de section mm2 | Fil O.D. | résistance ≤Ω/km | épaisseur mm | O.D. mm | |||
| ±0,004 mm | cuivre | Cuivre étamé | Moyenne | Minimum | Standard | contrôle de processus | |
| 0.5 | ≤ 0,21 | 39.0 | 40.1 | 0.6 | 0.44 | 2.5 | 2.1-2.2 |
| 0.75 | ≤ 0,21 | 26.0 | 26.7 | 0.6 | 0.44 | 2.7 | 2.3-2.4 |
| 1 | ≤ 0,21 | 19.5 | 20.0 | 0.6 | 0.44 | 2.8 | 2,5-2,6 |
| 1.5 | ≤ 0,26 | 13.3 | 13.7 | 0.7 | 0.53 | 3.4 | 3.0-3.1 |
| 2.5 | ≤ 0,26 | 7.98 | 8.21 | 0.8 | 0.62 | 4.1 | 3.6-3.7 |
| 4 | ≤ 0,31 | 4.95 | 5.09 | 0.8 | 0.62 | 4.8 | 4.2-4.3 |
| 6 | ≤ 0,31 | 3.30 | 3.39 | 0.8 | 0.62 | 5.3 | 4.8-5.0 |
| 10 | ≤ 0,41 | 1.91 | 1.95 | 1.0 | 0.80 | 6.8 | 6.4-6.6 |
| 16 | ≤ 0,41 | 1.21 | 1.24 | 1.0 | 0.80 | 8.1 | 7,6-7,8 |
| 25 | ≤ 0,41 | 0.780 | 0.795 | 1.2 | 0.98 | 10.2 | 9.2-9.5 |
| 35 | ≤ 0,41 | 0.554 | 0.565 | 1.2 | 0.98 | 11.7 | 10.3-10.6 |
| 50 | ≤ 0,41 | 0.386 | 0.393 | 1.4 | 1.16 | 13.9 | 12.3-12.6 |
| Taper | ZC-RV-105℃ | Couleur | PERSONNALISÉ | |
| Classé Tep. | 105 ℃ | |||
| Vol classé. | 0,5-1 mm2 300/500V | 1,5-50 mm2 450/750 V | ||
| tension d'étincelle | 0,5-16 mm2 6kV | 25-50 mm2 10kV | ||
| Test de tenue à la tension alternative du câble complet | 2000V/5min Aucune panne | 2500V/5min Aucune panne | ||
| résistance à la traction | Sans vieillissement ≥ 12,5N/mm2 | |||
| allongement à la rupture | Sans vieillissement ≥ 125 % | |||
Lorsqu'il est exposé au feu, le fil ignifuge 1 kV sans halogène à faible fumée produit une très faible densité de fumée et ne libère pas de gaz halogènes corrosifs, réduisant ainsi les dommages à l'équipement et améliorant la sécurité du personnel.
Propriétés électriques stables
Résistance du conducteur strictement contrôlée à 20℃
Épaisseur d'isolation uniforme et excellente concentricité
Performances de transport de courant fiables pour un fonctionnement à long terme
Tests stricts de flamme et de tension
Test de tenue à la tension alternative : 3 500 V / 5 minutes, pas de panne
Normes d'inspection de la qualité
Chaque fil 1kV ignifuge sans halogène à faible fumée est produit et inspecté selon des procédures de contrôle de qualité strictes :
Câble O.D. et chef d'orchestre O.D. dans la plage de tolérance
La concentricité répond aux exigences standards
L'impression est claire, correcte et complète
Résistance du conducteur vérifiée à 20℃
L'emballage est soigné, pas de rayures ni de fils emmêlés
Systèmes d'appareillage de puissance
Équipement de production d'énergie éolienne
Stockage d’énergie et nouveaux systèmes énergétiques
Systèmes électriques marins et de bord
Installations de distribution d'énergie industrielle
Plus de 20 ans d'expérience dans la fabrication et la fourniture de câbles
Fournisseur à long terme des plus grandes entreprises européennes d’appareillage de commutation
Produits largement utilisés dans les projets d’énergie éolienne, marine et de stockage d’énergie
Plusieurs certifications, notamment UL, AS5000 et approbations de sociétés de classification
Équipement d’inspection complet pour garantir une qualité constante
